Современная архитектурная мода диктует новые правила девелопмента, уходя от привычных прямоугольных форм к уникальным пространственным решениям. Навесные каскадные фасады, переменная этажность, выступающие стилобаты и глубокие террасы стали ключевыми инструментами создания выразительного облика зданий в крупных городах.
Однако за эстетическими победами проектных бюро всегда скрывается серьезный технологический вызов для инженеров, разрабатывающих планы организации строительного производства. Любая сложная форма, выходящая за рамки стандартного периметра, кардинально меняет распределение нагрузок и логистику перемещения строительных материалов на площадке.
В условиях дефицита свободного пространства в мегаполисах комплексная геометрия высотных проектов усложняет стандартный выбор строительной техники, превращая его в процесс индивидуального инженерного расчета. Каждый каскад или стилобат здания диктует жесткие требования к вылету стрелы и грузоподъемности машин на монтажном горизонте.
Связка архитектора и проектировщика определяет общую экономику девелоперского проекта еще на этапе предпроектной подготовки. Если пространственные особенности объекта созданы без оглядки на логистику материалов, то подобрать оптимальный кран для строительства многоэтажного дома становится сложной задачей, требующей нестандартных технических решений.
Эстетика высотного здания жизнеспособна только тогда, когда современные инженерные методы способны обеспечить безопасную и бесперебойную подачу каждого элемента конструкций в любую точку возводимого объекта.
Конфликт формы и законов механики: почему сложный фасад усложняет логистику материалов
Когда архитектурное бюро закладывает в проект каскадные уступы или развитую нижнюю стилобатную часть, для строителей это означает автоматическое отодвигание оси вращения башни крана от реального контура верхних ярусов. Физические законы механики неумолимы, и увеличение расстояния до точки монтажа требует принципиально иного подхода к выбору оборудования.
Распространенная ошибка при поверхностном планировании заключается в ориентации исключительно на максимальную массу поднимаемых грузов. Если для сборки центрального ядра здания требуется переместить тяжелую монолитную опалубку или крупные элементы конструкций на дальний край выносной террасы, стандартная техника столкнется с критическим дефицитом возможностей.
Сложная геометрия высотных проектов заставляет специалистов оценивать не просто грузоподъемность, а грузовой момент, являющийся произведением массы груза на вылет стрелы. Этот параметр жестко лимитирует работу на объекте, вынуждая застройщиков использовать более мощные машины с усиленными корневыми секциями башни.
Дополнительные сложности создают фасадные ниши и так называемые отрицательные углы, куда крюковая подвеска не может опуститься по прямой вертикальной траектории. В таких зонах инженерам приходится использовать выносные приемные площадки, дополнительные такелажные приспособления и специальное навесное оборудование.
Критическая зависимость параметров ГПМ от конфигурации фасада:
- Минимальный рабочий вылет обеспечивает максимальные паспортные характеристики грузоподъемности вблизи башни.
- Увеличение вылета стрелы для обхода архитектурных выступов снижает полезную массу поднимаемого груза на конце консоли.
- Каждый метр вынужденного отхода техники от стены здания урезает возможности монтажа тяжелых элементов на верхних этажах.
- Переменная высота секций здания требует постоянного пересчета траектории движения грузовой тележки для исключения мертвых зон.
Контроль этих параметров на ранних стадиях позволяет вовремя определить, справится ли на объекте серийная машина, или потребуется заказ специализированного высотного комплекса с повышенной мощностью лебедок. Такой анализ защищает проект от простоев и технологических тупиков в разгар монолитных работ.
Классификация и привязка грузоподъемной техники к высотной геометрии
Для успешной реализации нестандартных проектов девелоперы используют различные виды и типы подъемных сооружений, каждый из которых предназначен под конкретные пространственные условия. Правильный подбор модели по каталогу производителей позволяет оптимизировать расходы и повысить общую скорость выполнения строительно-монтажных циклов.
В зависимости от архитектурной формы здания инженеры выбирают технику с определенным типом стрелового оборудования и способом установки основания. Современный каталог башенных кранов предлагает решения, способные эффективно адаптироваться под любые конфигурации строящихся объектов.
Основные конструктивные виды машин под разные типы высоток:
- Краны с маховой стрелой незаменимы для сверхвысоких объектов с вертикальными стенами и при дефиците пространства вокруг башни.
- Безоголовочные модели оптимально подходят для каскадных жилых комплексов и объектов с переменной этажностью.
- Классические оголовочные машины используются на линейных протяженных объектах с высокой оборачиваемостью элементов.
- Быстромонтируемые краны применяются на начальных этапах для обустройства фундаментов и малоэтажных частей проекта.
Особое внимание проектировщики уделяют назначению конкретной линейки техники, оценивая ее габариты, высоту свободного стояния и возможности последующего демонтажа после завершения работ. Тщательная классификация оборудования на этапе разработки проекта помогает минимизировать риски и гарантирует надежность всей технологической цепочки.
Физика подбора: формулы расчета и влияние выступов фасада на устойчивость
Для главных инженеров и руководителей проектов выбор конкретной модификации грузоподъемного механизма — это не вопрос личных предпочтений, а строгий математический расчет. В основе безопасности любого высотного объекта лежит точное понимание взаимодействия массы перемещаемых материалов и геометрии пространственных зон площадки.
Главным техническим параметром, определяющим возможности оборудования, является грузовой момент. Эта величина измеряется в тонно-метрах и рассчитывается по базовой формуле как произведение массы поднимаемого элемента на радиус вылета стрелы в конкретной точке монтажа. Именно этот показатель заставляет застройщиков пересматривать стандартные сметы при усложнении фасадных линий здания.
Когда архитектура жилого комплекса предполагает наличие глубоких ниш или выступающих консолей, расстояние от оси башни до крайней точки подачи материалов увеличивается. В результате реальная грузоподъемность на конце стрелы падает в несколько раз по сравнению с максимальными паспортными значениями, зафиксированными вблизи корневой секции.
Вторым важнейшим вектором расчетов выступает требуемая высота подъема крюковой подвески. Формула вычисления этого параметра учитывает строительную высоту самого здания, необходимый технологический запас для проноса элементов над верхним монтажным горизонтом, габариты самого крупного груза и длину используемых стропов.
Основные расчетные формулы для подбора спецтехники:
- Формула требуемого грузового момента: произведение веса перемещаемого элемента на максимальный радиус вылета стрелы.
- Формула общей высоты подъема: сумма строительной отметки здания, минимального безопасного зазора, высоты груза и длины грузового каната.
- Коэффициент ветрового давления: расчет динамических нагрузок на стреловую систему в зависимости от высотного регламента региона.
- Параметр устойчивости основания: расчет давлений на монолитный фундамент или подкрановые пути при пиковых рабочих нагрузках.
Неправильный учет этих зависимостей на этапе проектирования ПОС приводит к ситуации, когда привлеченная техника не способна завершить монтаж верхних этажей без дорогостоящей модернизации или замены. Прецизионный расчет грузовых моментов гарантирует стабильность и безопасность всех строительных циклов.

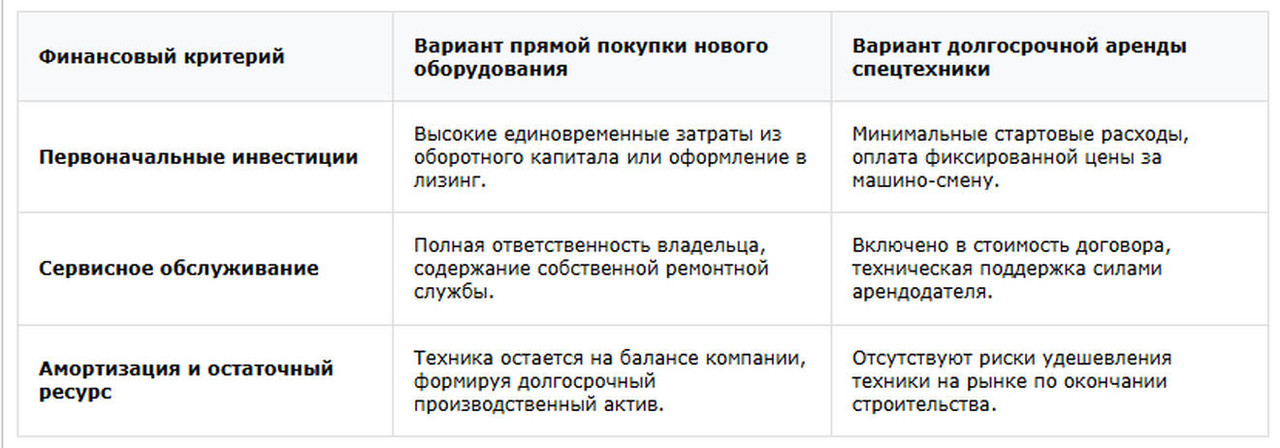

Экономика выбора: расчет стоимости владения и производительности оборудования
В B2B-сегменте тяжелого машиностроения технические характеристики спецтехники всегда рассматриваются через призму экономической эффективности бизнеса. Крупные девелоперские компании оценивают не просто первоначальные затраты на приобретение оборудования, а совокупную стоимость владения на протяжении всего жизненного цикла проекта.
Полный анализ затрат включает расходы на логистику элементов крана до строительной площадки, стоимость монтажных и демонтажных работ с привлечением тяжелых автомобильных кранов, энергопотребление двигателей и плановый сервис. В условиях жестких графиков ключевую роль начинает играть производительность оборудования, определяемая временем одного полного рабочего цикла.
Рабочий цикл башенного крана складывается из времени строповки груза, его подъема на нужную высоту, поворота стреловой системы, точного позиционирования, разгрузки и обратного хода крюка за новой партией материалов. Скорость работы двигателей и лебедок напрямую влияет на то, сколько тонн бетона или кирпича машина способна переместить за одну рабочую смену.
Выбор между покупкой, лизингом и арендой зависит от объемов выполняемых работ и долгосрочной стратегии строительной компании. Для крупных холдингов с непрерывным графиком объектов выгоднее инвестировать в собственный парк современных надежных машин, в то время как для точечных краткосрочных проектов оптимальным решением остается аренда.
Пространственные ограничения мегаполисов: разработка ППРк и точечный девелопмент
Строительство высотных объектов в условиях исторической или плотной современной застройки российских городов накладывает жесткие рамки на размещение тяжелых грузоподъемных механизмов. Проектировщикам приходится решать сложнейшие задачи привязки оборудования на площадках, где контур строящегося здания практически полностью совпадает с границами земельного участка.
Главный руководящий документ в этой области — Федеральные нормы и правила Ростехнадзора — категорически запрещает перемещение строительных грузов над эксплуатируемыми зданиями, пешеходными зонами и автомобильными дорогами. Это означает, что траектория движения стрелы и крюковой подвески должна быть полностью изолирована от внешней городской среды.
Для решения этой проблемы инженеры на этапе разработки Проекта производства работ кранами (ППРк) используют современные программные комплексы координатной защиты. В память бортового компьютера закладываются точные координаты всех окружающих объектов, включая линии электропередачи и соседние строения, создавая непреодолимые виртуальные стены.
Особое внимание при точечной застройке уделяется рискам, связанным с просадкой грунта. Неправильный расчет призмы обрушения котлована при установке стационарного анкерного основания или подкрановых путей может привести к потере устойчивости подъемного сооружения, поэтому геометрия фундаментной плиты под технику рассчитывается с многократным запасом прочности.
Основные пространственные факторы при привязке техники на площадке:
- Расчет радиуса опасной зоны с учетом высоты подъема элементов конструкций и возможных траекторий падения груза.
- Организация безопасных путей транспортировки материалов от зон разгрузки до монтажных горизонтов.
- Контроль габаритов малых проездов для беспрепятственного доступа технологического транспорта и монтажных автокранов.
- Применение принудительных механических и электронных ограничителей углов поворота башни в секторах, прилегающих к жилым массивам.
Учет этих параметров на ранних стадиях планирования позволяет легально использовать мощную технику без риска получения предписаний и штрафов от контролирующих органов. Четкая координация пространственных зон гарантирует непрерывность выполнения монолитных и монтажных работ.
Технологический ответ архитектурным трендам: переход на безоголовочные краны
При организации совместной работы нескольких машин на одном строительном объекте традиционные конструкции с верхним оголовком и вантовыми растяжками стрелы начинают уступать свои позиции более совершенным инженерным решениям. Этот технологический сдвиг продиктовано требованиями к оптимизации воздушного пространства над строительной площадкой.
В классическом исполнении наличие высокого оголовка над кабиной машиниста требует значительного разведения грузоподъемных машин по высоте при их перекрестном использовании. Чтобы стрела верхнего крана не задела оголовок нижестоящего, разница в высоте их монтажа должна составлять значащие метры, что увеличивает парусность и удорожает стоимость секций башни.
Современные безоголовочные краны (Flat Top) имеют принципиально иную конструкцию: их стреловая система монтируется напрямую к поворотной платформе. Отсутствие верхних вантовых растяжек позволяет инженерам проектировать безопасное прохождение стрел разных машин «впритирку» друг к другу с минимальным зазором по вертикали.
Девелопер получает возможность монтировать технику на оптимальной высоте, не переплачивая за лишние металлические элементы основания. Кроме того, сборка конструкций Flat Top в стесненных условиях происходит значительно быстрее, так как стрела навешивается отдельными секциями прямо в воздухе, не требуя просторной площадки на земле для предварительной укрупненной сборки.
Преимущества безоголовочных решений при комплексном освоении территорий:
- Минимизация требуемой разности высот между кранами в многокрановых системах при одновременном возведении нескольких корпусов.
- Снижение нагрузок на поворотный механизм и конструкцию башни за счет отсутствия динамических рывков вантовых снастей.
- Упрощенный и менее затратный процесс монтажа и демонтажа в условиях зажатого городского пространства.
- Высокая универсальность при работе на объектах с переменной этажностью и сложной геометрией периметра.
Использование техники без оголовка становится золотым стандартом эффективного высотного домостроения в России, позволяя застройщикам реализовывать самые смелые концепции квартальной застройки без технологических остановок строительного цикла.
Системы безопасности, автоматизация и цифровой контроль опасных производственных объектов
Каким бы современным ни был подъемный механизм, управление им в условиях сложной геометрии фасадов требует от оператора предельной концентрации. Высотные работы осложняются ветровыми потоками, которые на верхних горизонтах ведут себя непредсказуемо из-за возникновения аэродинамического эффекта городских каньонов.
При порывах ветра груз на длинном канате начинает раскачиваться, создавая дополнительные динамические нагрузки на конструкцию стрелы и башни. В этой ситуации на помощь человеку приходит комплекс цифровых помощников, интегрированных в систему управления, которые способны плавно гасить микроколебания двигателей.
Особую роль играет непрерывный мониторинг параметров окружающей среды. Встроенные цифровые анемометры передают данные о скорости воздушных потоков на дисплей в кабину машиниста в режиме реального времени, а при превышении критических нормативов автоматика блокирует работу опасных узлов спецтехники.
Современные кабины проектируются с учетом панорамного обзора, однако при сложной форме фасада здания нижние рабочие зоны часто оказываются в слепых пятнах. Для компенсации дефицита видимости краны оснащаются беспроводными видеосистемами на грузовой тележке, транслирующими картинку зоны зацепки груза.
Обязанности оператора и функции автоматических систем защиты:
- Машинист производит обязательный визуальный осмотр узлов и тестирование тормозных систем перед началом каждой смены.
- Бортовой регистратор параметров фиксирует все действия человека, не позволяя умышленно отключать установленные приборы защиты.
- Система координатного ограничения автоматически снижает скорость поворота при приближении к границам виртуальных стен.
- Оператор поддерживает постоянную радиосвязь со стропальщиками и сигнальщиками на монтажных горизонтах высотного объекта.
При возникновении аварийного сигнала о перегрузе или опасном сближении умная электроника полностью блокирует дальнейшее движение механизмов в сторону ухудшения ситуации. Это исключает аварийность из-за человеческого фактора и защищает дорогостоящие элементы конструкций от повреждений.
Нормативно-правовой комплаенс и безопасность ОПО в Российской Федерации
Любая авария тяжелой подъемной техники на строительной площадке в черте города влечет за собой длительную заморозку объекта, многомиллионные убытки и уголовную ответственность руководства. В соответствии с законодательством РФ, эксплуатация башенного крана признается деятельностью, связанной с повышенной опасностью.
Судебная практика показывает, что при возникновении нештатных ситуаций контролирующие органы в первую очередь проверяют соответствие фактической организации работ утвержденному Проекту производства работ. Если экспертиза устанавливает, что застройщик умышленно отключил приборы безопасности ради ускорения темпов монтажа, избежать сурового наказания невозможно.
Для предотвращения правовых рисков строительные компании обязаны проводить регулярную независимую экспертизу промышленной безопасности, своевременно выполнять регламентный ремонт и привлекать к управлению только аттестованный персонал. Полное документальное сопровождение эксплуатации ПС — главный юридический щит девелопера.
Вопросы по теме: fAQ по выбору техники для сложных высотных проектов
Ниже приведены развернутые ответы на наиболее частые и острые вопросы технических специалистов, застройщиков и проектировщиков, сталкивающихся со сложными пространственными условиями при возведении объектов повышенной этажности.
Вопрос: Как рассчитать необходимый вылет стрелы башенного крана, если у здания широкий стилобат?
Ответ: Расчет производится от оси вращения башни крана до самой удаленной точки монтажного горизонта здания с обязательным добавлением половины габарита максимального груза и безопасного отступа от выступающих конструкций стилобата. Башня крана должна устанавливаться с учетом призмы обрушения котлована фундамента стилобатной части, что часто вынуждает проектировщиков использовать краны с вылетом стрелы 60–70 метров и более, либо монтировать кран непосредственно на усиленное перекрытие самого стилобата.
Вопрос: В чем разница между приставным и самоподъемным краном при строительстве небоскребов?
Ответ: Приставной кран стоит на собственном фундаменте снаружи здания и наращивается вверх с помощью монтажной обоймы, прикрепляясь к стенам дома металлическими связями. Он удобен в обслуживании, но требует затрат на секции башни и пристежки. Самоподъемный кран размещается внутри здания (в лифтовой шахте) и «ползет» вверх сам, опираясь на готовые этажи. Он требует минимум секций башни и не портит фасад, но его демонтаж после завершения монолитных работ является сложной инженерной операцией, требующей установки на крыше дополнительного разборочного оборудования.
Вопрос: Какие приборы безопасности обязательны для работы крана в условиях плотной городской застройки?
Ответ: Согласно требованиям Ростехнадзора, кран обязан иметь: ограничитель грузоподъемности и грузового момента, ограничители крайних положений всех видов движения (концевые выключатели), анемометр для замера ветра, регистратор параметров («черный ящик») и, самое главное в черте города — систему координатной защиты (ограничение зон работы) и систему антиколлизии (защиту от столкновения стрел, если на площадке работает несколько машин).
Вопрос: Можно ли использовать б/у импортные краны на уникальных высотных объектов?
Ответ: Использование старой б/у техники сопряжено с колоссальными рисками. Уникальные высотные проекты требуют максимальной надежности металлоконструкций и прецизионной точности электроники. Старые импортные машины часто имеют скрытую усталость металла, износ редукторов и неадаптированные к российским холодам кабельные сети. Для таких объектов рекомендуется использовать новую сертифицированную технику напрямую от проверенных заводов-изготовителей, гарантирующих прозрачную историю обслуживания и корректную работу цифровых систем защиты.
Итоговый чек-лист инженерного аудита проекта перед выбором грузоподъемных механизмов
Для главных инженеров и руководителей проектов ниже представлена сводная таблица-шпаргалка, позволяющая провести экспресс-проверку архитектурно-планировочных решений объекта на предмет их технологической реализуемости штатными средствами механизации:
Заключение: синергия проектирования и механизации как основа рентабельности девелопмента
Строительство уникального высотного объекта — это всегда компромисс между полетом фантазии архитектора и жесткими законами строительной механики. Современный рынок недвижимости требует нестандартных визуальных концепций, но их успешная реализация невозможна без привлечения передовых технологий вертикального транспорта материалов. Ошибки, допущенные при первичном выборе башенных кранов, способны превратить перспективный инвестиционный проект в долгострой с колоссальными убытками.
Грамотный девелопер начинает думать о механизации не в момент заливки фундамента, а на стадии эскизного проектирования здания. Своевременный технический аудит архитектурных форм силами инженеров ПОС позволяет оптимизировать геометрию фасадов таким образом, чтобы здание оставалось визуально привлекательным, но при этом могло возводиться с использованием эффективной, безопасной и экономически оправданной грузоподъемной техники.
По мнению исполнительного директора компании GIRAFFE Ирины Казанцевой, правильный учет геометрии высотного проектов и выбор строительной техники на ранних этапах проектирования является ключевым залогом безопасности и рентабельности строительства. Внедрение в практику застройщиков маневренных безоголовочных кранов отечественного производства, оснащенных интеллектуальными системами координатной защиты, позволяет успешно решать самые сложные архитектурные задачи в условиях плотной городской застройки, полностью исключая риски аварийности и гарантируя строгое соблюдение графиков монтажных работ.
